一、設計方案的重要性及思路

      有些供水工程輸水壓力高，輸水過程中，由于閥門突然開啟或關閉等原因，使流速發生突然變化，管道壓力將產生大幅度波動，產生水錘效應。水錘有極大的破壞性：壓強過高，將引起管子的破裂，反之，壓強過低又會導致管子的癟塌，還會損壞閥門和固定件，嚴重威脅供水系統安全。

      為了降低水錘效應，保障供水系統的健康運行，需設置一套管道水錘防護監測系統，該系統常常與水聽器偵聽傳感系統搭配使用，組成一套管線水錘及漏損監測系統（采用壓電水聽器+高頻壓力傳感器+數據采集和傳輸設備RTU套件，同時需要給該套件提供直流電壓或者直接交流供電才能正常工作，所有也可稱電學式管道泄漏監測系統），安裝方式如圖1所示。根據每個供水工程的實際情況，各級輸水管線末端均設有調節水池，整個供水系統的水錘防護可分段考慮，各子系統水錘防護也可單獨考慮。

圖1供水工程水錘防護監測系統安裝示意圖

二、設計方案基本要求

      設計方案所用到的水錘防護設備應是專業制造廠技術成熟的產品，水錘防護設備質量和性能應是安全和可靠的。必須保證整個供水工程輸水系統的壓力相對穩定，設備完好，保持設備健康運行。采用水錘防護監測系統設備后，供水工程輸水管線壓力變幅需要達到控制目標：

xiao除高壓目標：各種水錘事故條件下，工程全線管道內壓力不得超出正常工作時的壓力0.3MPa；

xiao除負壓目標：各種水錘事故條件下，工程全線管道內負壓不得超出1m的真空值。

三、水錘防護監測系統閥門設備清單

復合排氣閥、呼吸閥、減壓閥（電動）、減壓閥（水力）、防水錘型排氣閥、減壓孔板等，所有閥門為軟密封。

3.1、減壓閥（電動）

3.1.1、套筒多噴孔式

      所需調節閥應具有現場調整閥后壓力及遠程調整閥后壓力（配合廠站區自控接入）等功能，具體要求如下：1）閥門在設計工作狀態壓力和流量情況下，出口壓力應基本恒定不變，閥后壓力設定值可調；2）電動執行機構無法正常操作時可手動操作；3）調節閥應能實現遠程監測閥門狀態并根據需要遠程發送指令控制閥門動作的功能。

閥門開度與流量應成線性關系，并提交相關曲線圖。閥門必須能保持良好的線性關系，不會出現壓力突變情況，更不能由此導致關閥水錘。

閥門在全開狀態下通過設計流量時的水頭損失應≤ 1m 。

與防水錘排氣閥、復合排氣閥及呼吸閥等設備配套使用，保證整個輸水系統的壓力相對穩定，設備運行安全，能有效的去除高壓、負壓。

調流調壓閥應有良好的動態防振動性能，使閥門在流速、壓力變化較大的情況下，能長期保持無振動運行效果。

3.1.2、閥門的結構要求

      多噴孔控制閥內部采用噴管整個圓周對稱的錐形小孔，將高壓水由外向內，使水流加速通過小孔噴射，在噴管中心部位相互碰撞，去除能量，使氣蝕現象發生在噴管中心位置，不會損壞閥門部件,并可確保閥門在工作范圍內不產生振動，保證閥門的長期使用壽命。

      多噴孔控制閥主要有閥體、噴管、套筒、搖臂、電動裝置、出口管等組成，電動型法蘭連接，裝于的主管或支管中實現減壓或調流功能，能在全開，全關及閥門的任一位置正常順利操作，在使用中不會產生氣蝕或銹蝕而造成閥體損壞，亦不會因負壓而產生震動及共振情況，保證閥門長期的平穩運行。

3.2、減壓閥（水力）

控制主閥出口壓力為一固定值?？赏ㄟ^調節先導閥將進口壓力減至某一需要的出口壓力，并依靠介質本身能量，使出口壓力不因進口壓力或出口流量變化而變化。閥前需加裝過濾裝置。

3.2.1、結構型式

1）調節閥主要用來調節壓力，通過調節閥調節后能使閥門出口壓力保持恒定，閥門與管道使用法蘭連接，驅動方式為自力式驅動形式。

2）調節閥應配有智能控制系統用于閥門狀態監測及控制，采用電池或市政供電雙重功能，能夠?qū)崿F(xiàn)遠程監測并調節閥后壓力等功能。

3.2.2、技術要求

1）調節閥應具有調節壓力和流量的功能，具有線性調節特性，應能在要求的壓力和流量變化范圍內實現連續、穩定、準確調節。

2）調節閥應有效的去除上游水頭能量，在不同輸水流量工況條件下，保證閥后壓力穩定，出口壓力偏差值不得超過整定值的±2.5%。

3）調節閥應能準確調節流量與壓力，開關閥動作平穩，不會出現壓力及流量突變的情況。

4）調節閥應有良好的動態防振動性能，使閥門在流速及壓力變化較大的情況下，能長期保持無振動運行效果。

5）調節閥應具有良好的抗汽蝕性能，并采取必要措施，使調節閥出口因汽蝕而產生的氣泡被限制在流道中央，防止氣泡在閥門及管道壁面處破裂而使閥門或管道受到破壞。

6）調節閥允許汽蝕系數要求不大于0.15。

7）調節閥運行過程中的噪音控制值在距閥體1m處測得的噪音值應＜60分貝。

8）調節閥的開關動作應靈活無卡頓，閥門開關閥應迅速以確保不會產生水錘而危害管路設備，閥門由全開至全關連續關閉時間應滿足工程設計單位的相應要求。

9）調節閥要有可靠的密封結構，密封結構要求滲漏量為零。

10）閥門結構必須保證其過流能力要求 ，運行時水損小 ，在設計流量的工況下，閥門開度不應大于全行程的85%。

11）調節閥應有可靠措施保證以減少在大流量或高壓差條件下的操作負荷，閥門運行平穩。

3.2.3、智能采集系統

      減壓閥應配有智能采集系統用于閥門狀態監測及控制，采用太陽能及蓄電池或者市政供電。管線沿線的減壓閥門（水力）由閥門廠家配套提供相應的檢測儀表（包括閥門狀態傳感器、閥前/閥后壓力變送器等）、信號采集裝置以及相關的通訊及供電設備，具體通訊接口根據通信運行商通訊方案確定。相關閥門狀態信號、閥前閥后的壓力信號能夠通過閥門廠家配套的數據采集裝置將數據送至廠區中控室水廠生產SCADA系統。

3.3、防水錘空氣閥

3.3.1、基本要求

組合式空氣閥分為低壓進排氣和高壓微量排氣兩部分。

低壓進排氣部分是在管道壓力較低時（空管充水，管道排空等）工作，主要為低壓工況下大量排氣和進氣。

高壓微量排氣則主要在管道正常帶壓工作時，將管道內不斷析出的氣體及時排放，以減少因之可能產生的多種不利后果。

空氣閥應該能夠在管線水壓降到2m的情況下，仍能緊密關閉，不泄水。

在管線排空過程中，在泄水速度超過3m/s的情況下，組合式吸空氣閥可以大量迅速的向管線補充空氣，以避免管線出現負壓。

在管線正常運行過程中，空氣閥可以自動釋放逐步聚集在管線高點的空氣，避免由于氣囊造成的水損。

與減壓閥、復合排氣閥及呼吸閥等設備配套使用，保證整個輸水系統的壓力相對穩定，保障設備運行健康，能有效的去除高壓、負壓。

整體結構簡單，沒有過多附件、配件，不銹蝕，故障率低，重量輕，便于安裝與維護。防腐性能強，符合飲用水標準。

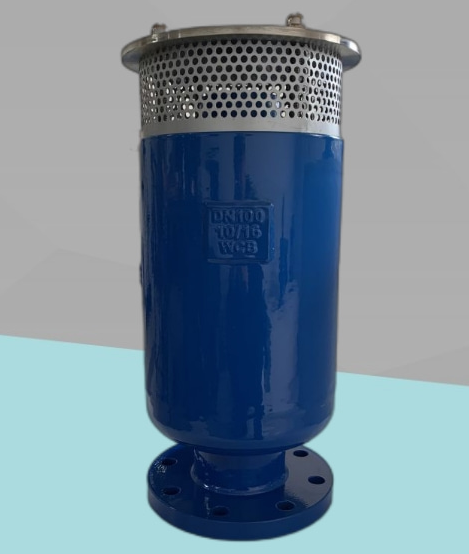

3.3.2、防水錘空氣閥規格要求

防水錘空氣閥既有排氣功能又有補氣功能，在管道異?？焖俪渌蛩鶑浐锨闆r下，通過限制排氣速度產生臨時氣囊，減緩水柱彌合速度，降低壓力波動。閥體要求立式地面下安裝。

防水錘空氣閥建議采用一體化圓柱形設計，即低壓進排氣、高壓微量排氣裝置處于整個閥體內部，整個空氣閥外部無突出零部件，便于維護閥門元件，利于節省安裝空間同時免于遭到意外損壞。

防水錘裝置：其主要作用為當管道出現非正常工況發生水柱分離后的水柱彌合階段通過限流盤來限制空氣閥的排氣速度，在一定時間內使管道內留存空氣，形成氣囊，通過空氣的可壓縮性和彈性降低快速流動的水對管道的沖擊，維護管道健康。防水錘裝置具有可調節緩閉調整機構，可根據水錘分析計算結果和現場實際運行工況現地調節氣囊維持時間，以達到去除彌合水錘的ZUI佳效果。為避免管道內可能存在的雜物對防水錘裝置造成卡堵和纏繞，防水錘裝置應位于浮球上方以避免與水接觸。

3.3.3、防水錘空氣閥性能要求

防水錘空氣閥，將主要作為在輸水管線初次充水和正常運行時排出管道內的空氣，及當管道內出現真空時進行補氣。組合式空氣閥將完成如下功能：

(1)空氣閥應具有高低壓微量和大量兩種排氣功能，大排量組合式空氣閥的結構保證在管道正常運行時及時進、排氣。

(2)高壓排氣則主要在管道正常帶壓工作時，將管道內不斷析出的氣體及時排放，以減少因之可能產生的多種不利后果。

(3)低壓進排氣部分是在管道壓力較低時(空管充水，管道排空等)工作，主要為低壓工況下大量排氣和進氣。

(4)當管道放空時或爆管泄水時，復合式空氣閥能夠及時吸進空氣，以破壞管道真空，避免管道受到破壞。

(5)為防止異常情況下水柱分離后水柱彌合速度過快產生水錘，部分關鍵位置的空氣閥必須有防水錘組件，具備快開緩閉功能及配件。先快速大量排氣到設定壓力后，再以較慢速度排放剩余全部空氣。不得出現因管道排氣速度過快，管線壓力迅速上升而導致水錘及撞擊。閥內部所有的活動部件，應保持動作靈活可靠，并無須保養維護，以保證空氣閥工作的可靠性，使輸水管線安全供水。

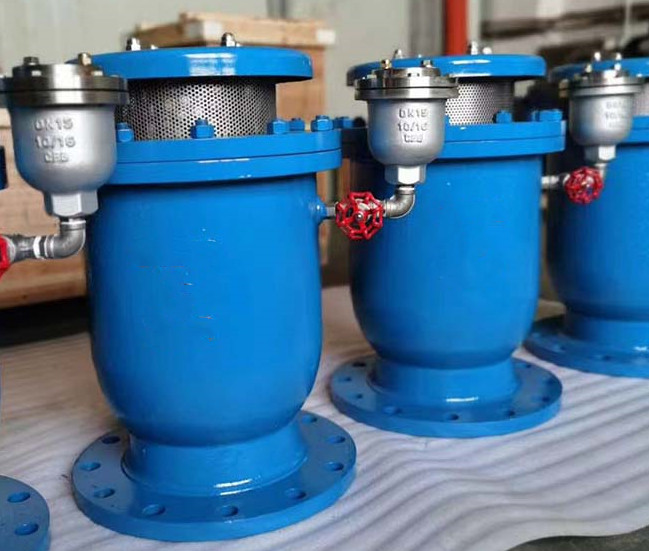

3.4、復合排氣閥

3.4.1性能要求

（1）排氣閥應為復合式排氣閥，該閥具有大、小兩個排氣口且小排氣口采用微量排氣閥（DN100 以上口徑含DN100），將難溶解性空氣迅速排除，在開啟供水時管道空管時該閥大量排氣，將管道中空氣迅速排出，使管道中介質水流暢通，提升流體效率；當管道存在有微量氣體（或不易溶解氣體）時則通過該閥的微量排氣閥把氣體排出，保證管道流體通暢，減少能耗。并且停止供水（或負壓）時具有大量吸氣功能，使管道內的大氣壓強與管外大氣壓強相等，減少破管的可能性；可提升供水率及防止管內產生負壓，確保管道健康。結構形式：活塞式（浮桶式，即浮球只能上下作動）。

（2）排氣閥應保證在任何工況下都不會由于高速氣流的作用提前關閉，致使管道內空氣不能排凈。

（3）排氣閥應在結構設計上實現在大口排氣過程中限制排氣流速的功能，以避免排氣速度過快引發或加劇水錘破壞。

（4）排氣閥運行時應無機械噪音和振動。

（5）排氣閥在工作時應具有較小的噪音，距裝置1m遠處測得噪音在85dB以下。

（6）排氣閥的zui大吸氣能力須能滿足事故檢修水泵強排以及事故爆管沿管道zui大坡度重力自流兩種工況下管道排水時補氣的要求。

（7）排氣閥的大量排氣口在發生水錘工況下的水柱彌合階段應具備限制排氣流速的功能，以平抑管道內的壓力波動，在管道快速充水時，應自動限制排氣速度，防止出現高速水流對管道本身和附件的沖擊。在管道內外的壓差較低時可以全速排氣，在排氣速度達到設定值時自動動作，限制排氣速度。

3.5、減壓孔板

1、減壓孔板是安裝在檢修閥門井內，輸水管線正常情況下關閉前后閥門處于關閉狀態，當SHOU次充水或檢修后啟動輸水管線時開啟前后閥門處于開啟狀態，輸水管線正常運行后關閉前后閥門。

2、減壓孔板主要性能及技術參數：

孔板材質：不銹鋼S304

孔板厚度：12mm

單個孔面積大?。骸?5mm2

環境溫度℃：-40~+50

3.6、空氣罐（水錘罐體）、單向調壓塔或雙向調壓塔

空氣罐（水錘罐體）、單向調壓塔或雙向調壓塔等?？諝忾y補氣時存在滯后性，水錘防護效果將大打折扣，因此在解決由負壓引起的水錘問題時一般優先采用空氣罐和調壓塔。雙向調壓塔布置時，調壓塔高度必須高于管路最高壓力線，且為了減小塔中水位變化幅度，調壓塔必須有較大的斷面面積和容量，故雙向調壓塔主要適用于低揚程的泵站。在長距離高揚程供水工程中，采用空氣罐可有效抑制水錘發生，但需設置的空氣罐數量較多，體積較大，導致工程投資增加，而采用空氣罐+單向調壓塔的方案在有效抑制水錘發生的同時，可減小工程投資，提高泵站安全運行保障。

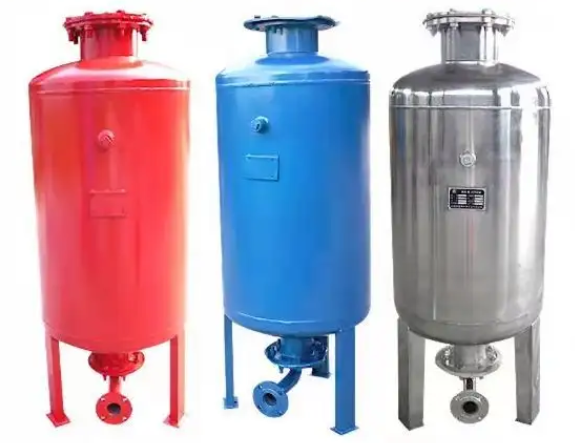

空氣罐（水錘罐體）要求

（1）罐應是鋼板焊接結構，材料不低于Q345R。

（2）法蘭的形式、尺寸和技術條件應符合GB/T9124及GB/T13402的規定。

（3）罐必須能夠保證充氣壓力穩定，采取空壓機補氣的方式，罐應配備向罐內補充氣體的空壓機及相關的連接及輔助配件。

（4）罐須配有DN400或DN500的人孔，并在罐頂部適當位置設置吊環。

（5）罐應配置安全爬梯及操作平臺，操作平臺周圍設防護欄，方便相關閥門、儀器儀表的檢修維護。

四、總結

      供水工程水錘防護監測系統設計方案主要針對管網的管線水錘及漏損監測、針對廠站和管理站的數據監測及共享、針對水廠的智慧運管。配套的應用層功能模塊主要包括水錘及泄漏（漏損）監測分析系統、水廠智慧運管系統、水廠及各管理站數據監測及共享系統等。能夠?qū)崟r在線監測供水管道的爆管或漏損事件，基于現場高頻壓力傳感器和時鐘同步技術監測爆管漏量：240升/分以上，實現50米的爆管定位精度；識別和展示壓力瞬變水錘事件（施工、閥門操作、水泵啟停、排泥沖洗等），及時報警管理人員，定位瞬變源的位置或區域；同時驗證過渡過程的理論計算和水錘防護設施，并指導運行人員科學操作。
